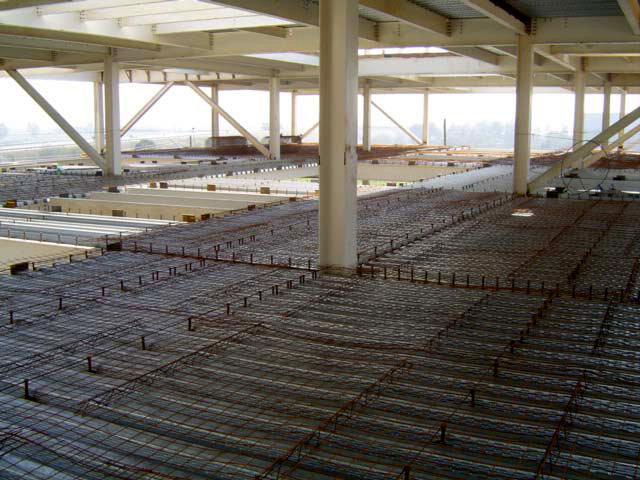

ج) آرماتور (Reinforcement)
آرماتوربندی در چهار مورد زیر میبایست اجرا گردد:
۱- مقاومت در برابر لنگر منفی در دهانههای ممتد
و کنسول ها
۲- بارهای متمرکز یا بازشوها
۳- آرماتور حرارتی
۴- مقاومت در برابر لنگر مثبت در صورتی که از عملکرد کششی ورق فولادی صرفنظر شود.
کلیه تصاویر مربوط به پروژه های متین عرشه می باشند و هر گونه کپی تصاویر بدون هماهنگی غیر مجاز می باشد:
پروژه ی زعفرانیه:
ب) برشگیر (Stud Shear Connector)
برشگیرها یا گل میخهای خاصی که در این نوع سقف استفاده میشود به جهت نوع مصالح و روش خاص اجرا، یکی دیگر نقاط قوت این نوع سقف محسوب میشود.

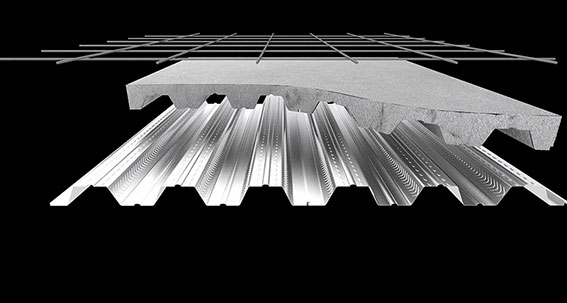

سقف کامپوزیت عرشه فولادی در مجموع شامل چهار نوع مصالح است که عبارتند از
الف) ورق فولادی ب) برشگیر ج) آرماتور د) بتن
در این قسمت به معرفی ورق فولادی (Steel Sheet) می پردازیم:
در دهه های اخیر نیاز به سرعت بیشتر و کیفیت بهتر علت پیشرفت های علمی و کاربردی مصالح و
تجهیزات ساختمان گردیده است، لذا مهندسین ساختمان با دیگر کارشناسان دائم درحال بررسی و
پیشنهاد سیستم های جدید سازه ای و راهكارهای کیفی و کمی جهت پیشرفت پروژه ها می باشند.
ویژگی های اجرای سقف متال دک
· سرعت اجرای بسیار بالا (حداکثر 500 تا 1000 متر در روز آماده بتن ریزی)
· افزایش فواصل تیرریزی بین 3 تا 5 متر بدون شمع بندی
· سرعت اجرا 11 برابر اجرای سقف دال بتنی و سقف کامپوزیت سنتی
· حذف قالب بندی
· امکان بتن ریزی کلیه سقف ها در یک زمان
مراحل اجرای سقف عرشه فولادی

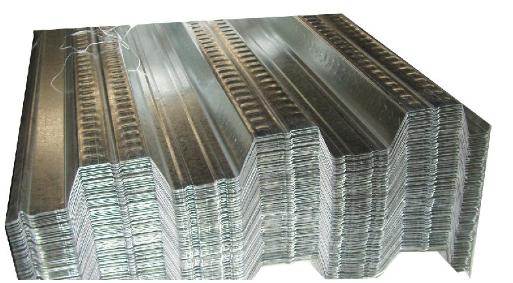

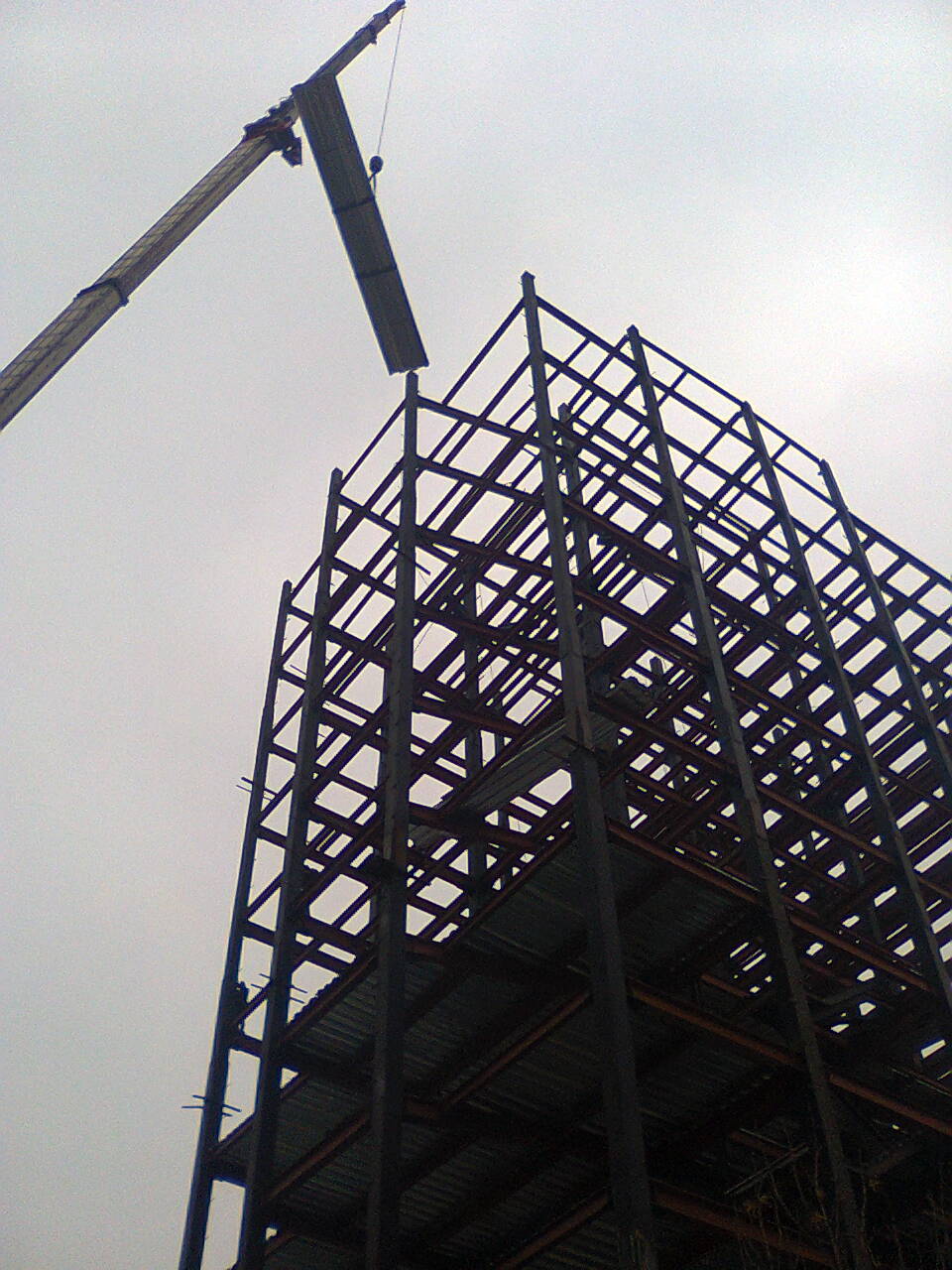

1- دپو و انتقال به طبقات : ورق های کامپوزیت پس از انتقال به کارگاه و دپو در یک فضای کوچک ،به کمک نیروی انسانی و بدون نیاز به ماشین آلات و تنها با کمک یک بالابر به تراز های مختلف طبقات منتقل می شود.
